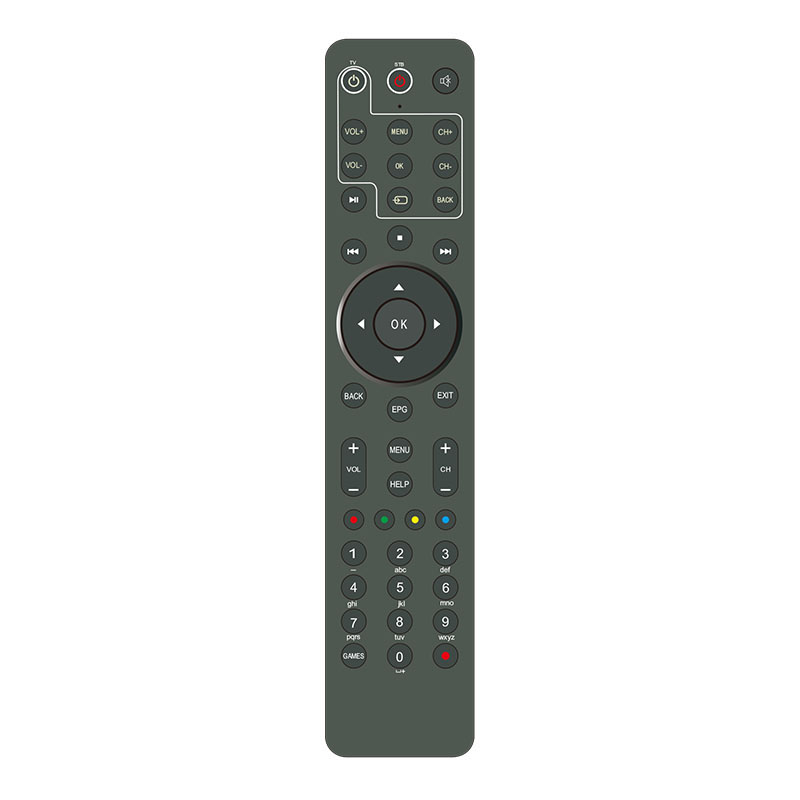

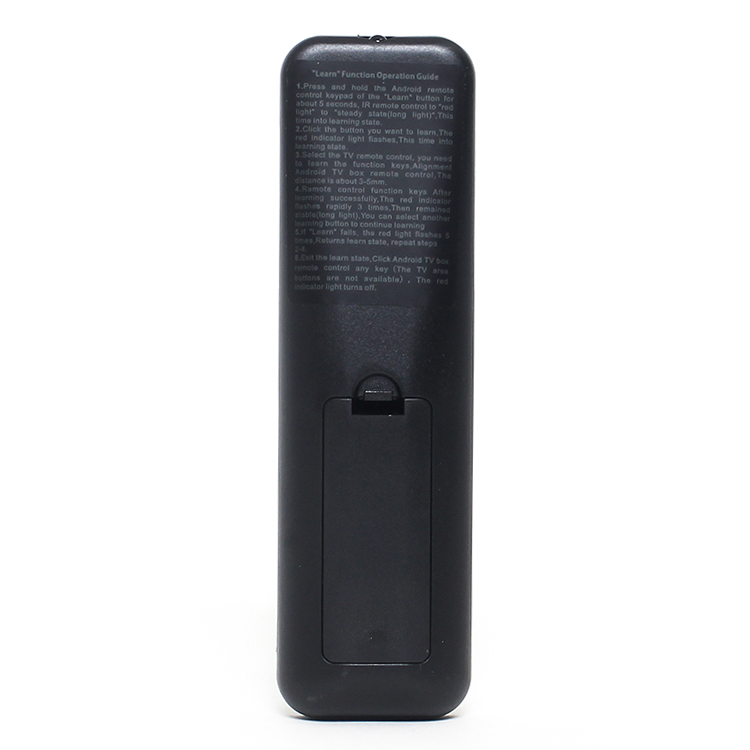

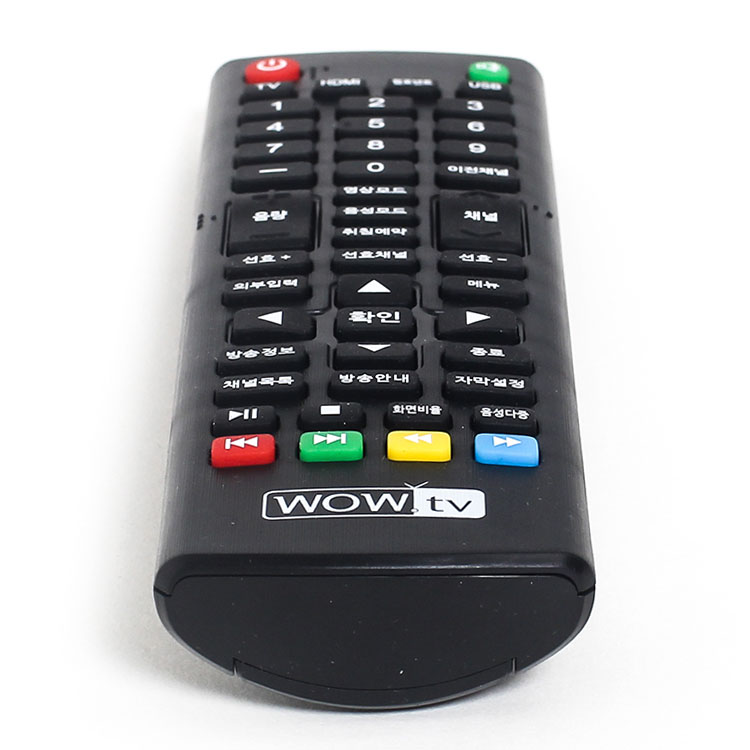

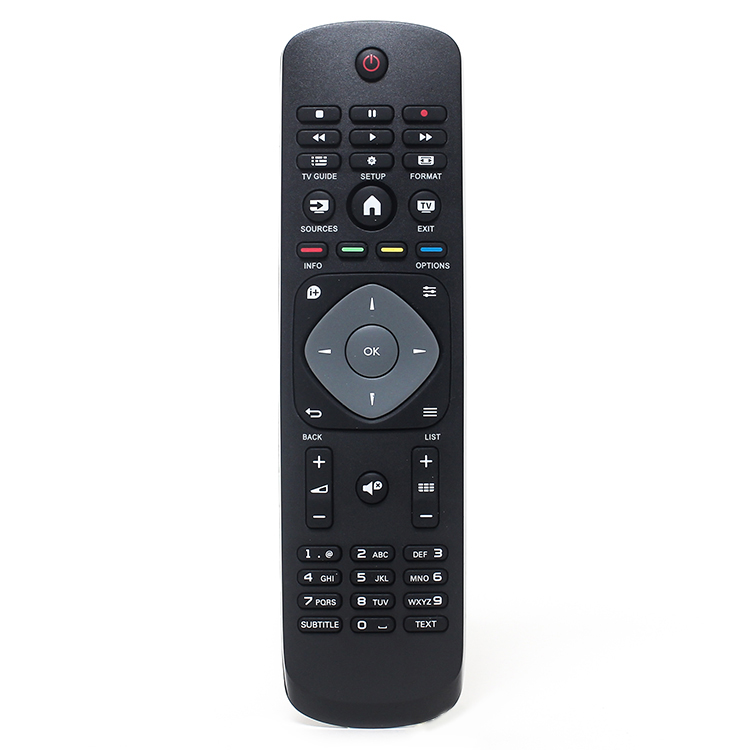

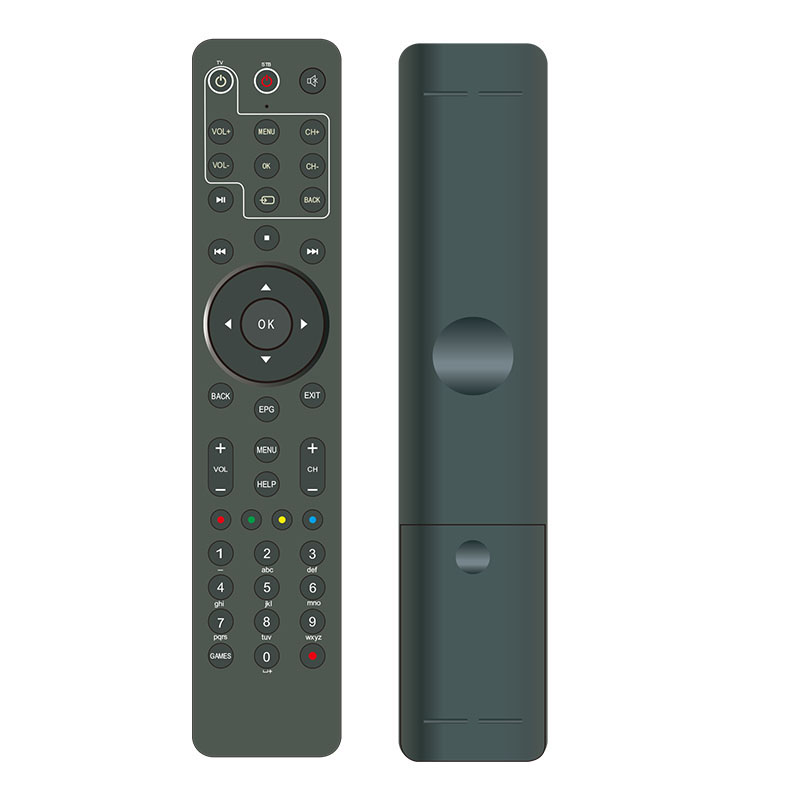

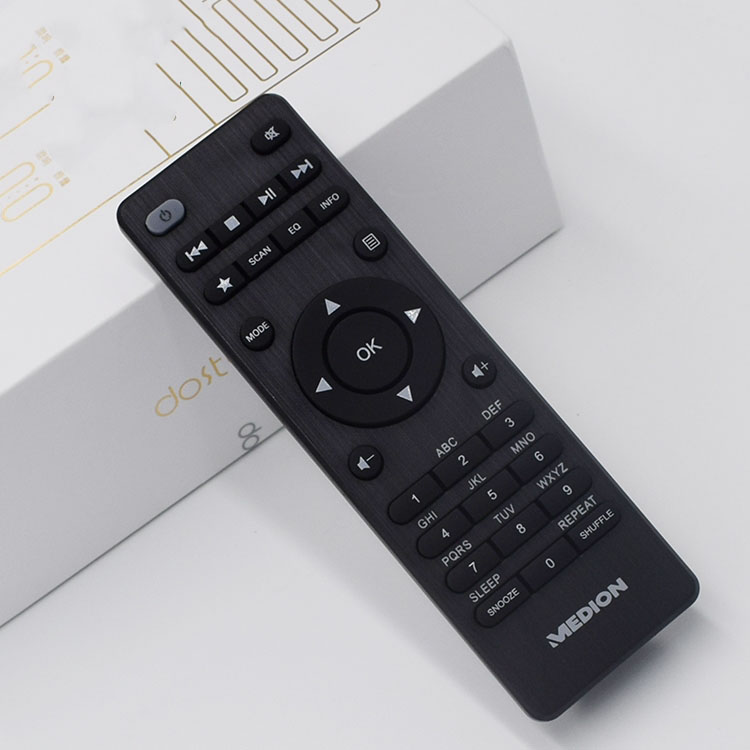

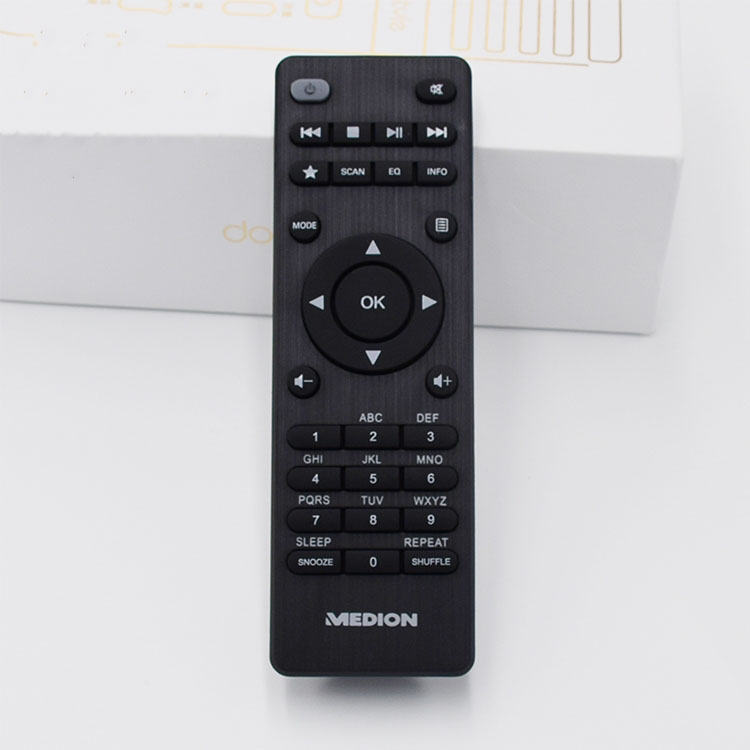

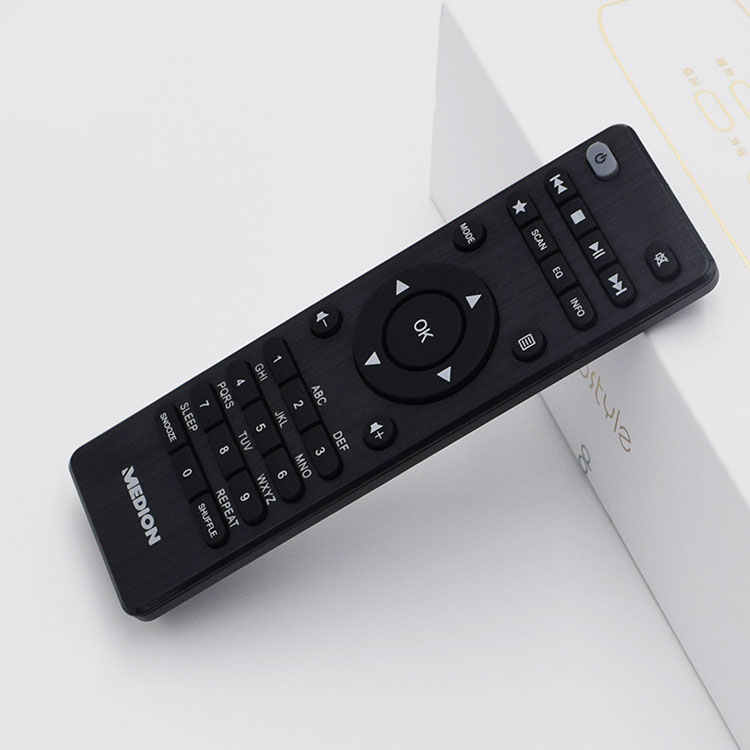

IR-Fernbedienung

1. Geeignet für Haushaltsgeräte mit codierter Infrarot-Fernbedienung;

2. Kann mehrere Haushaltsgeräte fernsteuern;

3. Es verfügt über eine Lern-/Steuerungs-Multiplextaste, 5 bis 10 Geräteauswahltasten und 10 bis 20 Funktionssteuerungstasten.Eine Geräteauswahltaste und jede Funktionssteuertaste realisieren gemeinsam die Steuerung eines Geräts;

4. Eine Geräteauswahltaste und verschiedene Funktionssteuertasten können verwendet werden, um die gemeinsamen Funktionen mehrerer Geräte zu lernen und zu steuern;

5. Niedrige Kosten und starke Entstörungsfähigkeit.

E-Mail an uns senden

Produktdetail

Produkt Tags

Funktion

1. Geeignet für Haushaltsgeräte mit codierter Infrarot-Fernbedienung;

2. Kann mehrere Haushaltsgeräte fernsteuern;

4. Eine Geräteauswahltaste und verschiedene Funktionssteuertasten können verwendet werden, um die gemeinsamen Funktionen mehrerer Geräte zu lernen und zu steuern;

5. Niedrige Kosten und starke Entstörungsfähigkeit.

Prinzip

Die Fernbedienung besteht aus einer Infrarot-Empfangs- und -Sendeschaltung, einer Signalkonditionierungsschaltung, einer zentralen Steuerung 8031, einem Programm- und Datenspeicher, einer Tastatur und einer Statusanzeigeschaltung.

Die Fernbedienung hat zwei Zustände: Lernzustand und Steuerzustand.Wenn sich die Fernbedienung im Lernzustand befindet, beginnt die Infrarot-Empfangsschaltung jedes Mal, wenn der Benutzer eine Steuertaste drückt, das externe Infrarotsignal zu empfangen und wandelt es gleichzeitig in ein elektrisches Signal um und wird dann einer Erkennung, Formung, Verstärkung, und dann tastet die CPU es regelmäßig ab.Die binären Daten jedes Abtastpunktes werden in einer dafür vorgesehenen Speichereinheit mit 8 Bits als Einheit für die spätere Steuerung des Geräts gespeichert.Wenn sich die Fernbedienung im Steuerzustand befindet, liest die CPU jedes Mal, wenn der Benutzer eine Steuertaste drückt, eine Reihe von Binärdaten aus der bezeichneten Speichereinheit und gibt sie seriell aus (das Zeitintervall zwischen Bits und Bits ist gleich dem Zeitintervall während des Abtastens) Gleichzeitig mit der Signalhalteschaltung führt die Modulationsschaltung eine Signalmodulation durch.Nachdem das Modulationssignal verstärkt ist, wird es von der Infrarot-emittierenden Diode emittiert, um die Steuerung der der Taste entsprechenden Gerätefunktion zu realisieren.
